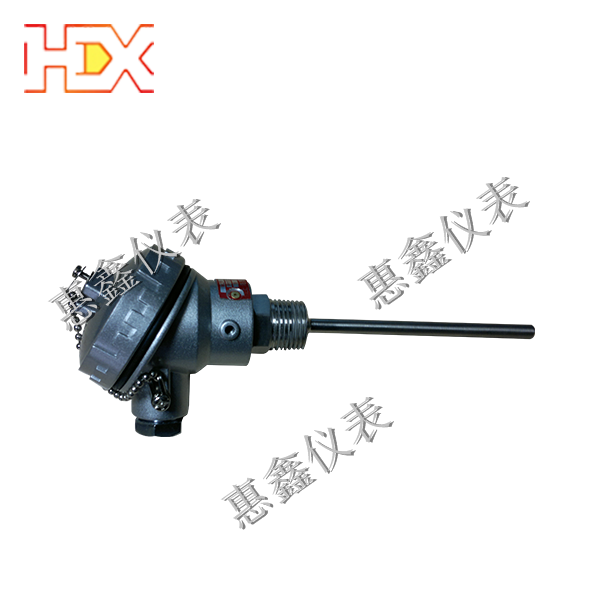

熱電阻的安裝說明

一、安裝前準備

選型匹配

根據介質溫度范圍選擇類型：

Pt100鉑電阻：精度更高，適用于-200℃~500℃精密測量。

Cu50銅電阻：成本較低，適合-50℃~150℃一般場景。

確認保護套管材質（如不銹鋼）和插入深度符合工藝要求。

工具與材料

熱電阻本體、保護套管、密封墊片、耐高溫導線、接線盒、絕緣膠帶、校準設備等。

二、安裝步驟

確定安裝位置

避開干擾源：遠離振動源、強磁場、發熱體（如閥門、蒸汽管道）。

流體接觸充分：測量管道中心流體溫度時，插入深度應為管道直徑的1/2（例：直徑200mm管道插入100mm）。

特殊場景處理：

高溫高壓流體：采用淺插式保護管（主蒸汽管道插入≥75mm）或熱套式熱電阻（標準插入深度100mm）。

煙道測溫：插入深度1m（煙道直徑4m時），加裝支撐架防止彎曲。

保護套管安裝

螺紋固定式：清潔螺紋孔，涂抹高溫潤滑脂，旋入熱電阻并擰緊（避免過度用力導致變形）。

法蘭安裝：確保法蘭面平整，加裝紫銅墊片密封。

泄漏檢查：安裝后加壓測試，確保無泄漏。

熱電阻插入與接線

垂直安裝：保護套管盡量垂直安裝，減小熱輻射誤差。

導線連接：

三線制/四線制：長距離傳輸或高精度場景優先選用，消除導線電阻影響。

接線規范：A/B端接測量儀表，C端（四線制）接補償導線中間端。

絕緣處理：導線接頭用絕緣膠帶包裹，接線盒進線口朝下防止進水。

調試與校準

初始校準：用標準溫度源（如水浴鍋）驗證輸出信號。

系統聯調：檢查顯示儀表與熱電阻分度號（如Pt100）是否一致。

三、關鍵注意事項

環境適應性

戶外安裝：接線盒面朝上，進線口密封，防止雨水滲入。

高溫防護：高溫區使用耐高溫電纜（如氟塑料絕緣導線），引線加裝隔熱套管。

誤差控制

插入深度：確保測量端位于流速******處，避免保護套管引起熱阻。

熱輻射干擾：對小型管道（直徑<80mm）加裝擴大管，減少散熱損失。

維護便捷性

空間預留：長熱電阻需預留拔出空間，尾線固定避免磨損。

標識管理：接線盒標注分度號、量程等信息，便于檢修。
